SKU: CM-UCT316D1-NTN

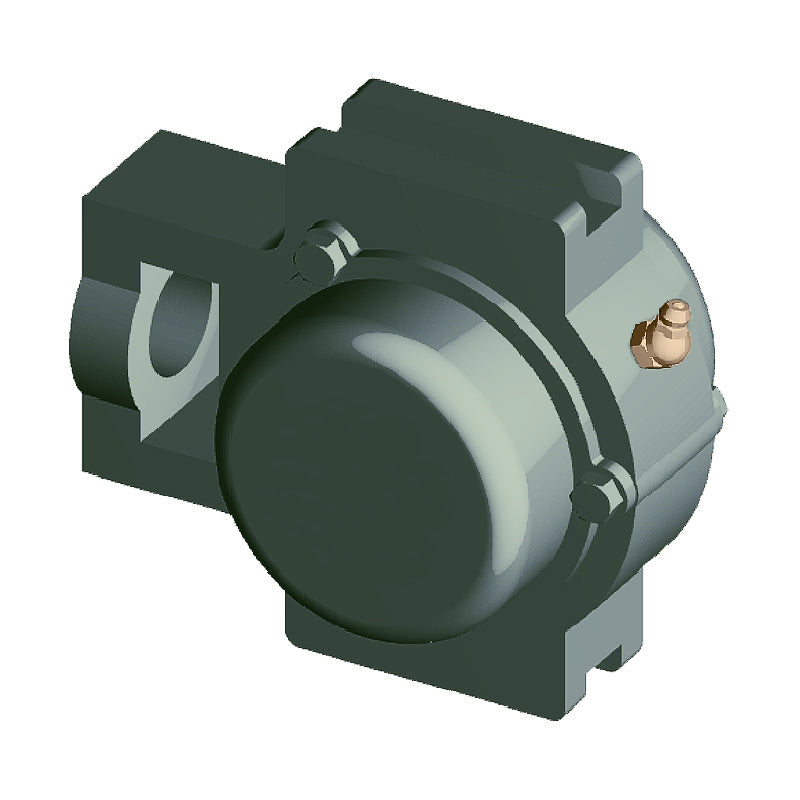

NTN CM-UCT316D1 Metric Cast Iron Take Up Unit with 80mm Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

NTN CM-UCT316D1 Metric Cast Iron Take Up Unit with 80mm Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days
Regular price €583,08 ex VAT
Regular price Sale price €583,08 ex VAT
Sale Sold out

In stock

Price Break
3+ €493,97
4+ €474,01
9+ €464,03
19+ €449,06
49+ €439,08
99+ €414,14
499+ €349,27
999+ €0,00
1999+ €0,00
2999+ €0,00
4999+ €0,00
Quantity
Request Quotation

Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Dimensions
Shaft diameter 80mm
N<sub>1</sub> 42mm
L<sub>2</sub> 30mm
H<sub>2</sub> 150mm
N<sub>2</sub> 98mm
N 53mm
L<sub>3</sub> 160mm
A<sub>1</sub> 30mm
H<sub>1</sub> 204mm
H 230mm
L 282mm
A<sub>2</sub> 60mm
A 102mm
r 108mm
L<sub>1</sub> 174mm
B 86mm
S 34mm
t<sub>2</sub> 18mm
L<sub>4</sub> 287mm
A<sub>5</sub> 155mm
--- Load rating
Dynamic load C<sub>r</sub> 136 kN
Static load C<sub>0r</sub> 86.5 kN
Fatigue load limit C<sub>u</sub> 6.05 kN
--- Unit information
Mass 20 kg
